移栽輸送機結構講解。

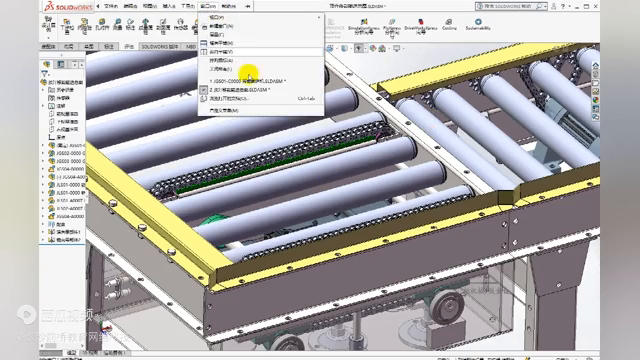

首先看一下這邊有一個疏松線，這里是滾筒線，滾筒線等一下這里面有一個直角的九十度直角的布局。按照上方產品或者工裝版，一般可能是產品或者工裝字跡從這邊輸送之后需要往這個方向移動。
這邊在轉位的時候采用一種正中間位置采用移栽輸送機，相當于在進行處理的時候保證產品進來之后到底部，底這里面會有一個升降，先把產品頂高，保證跟滾筒線高度一致之后再靠練輸送往這邊輸送出去。也就是看到滾筒線跟滾筒線的高度是不一樣的。

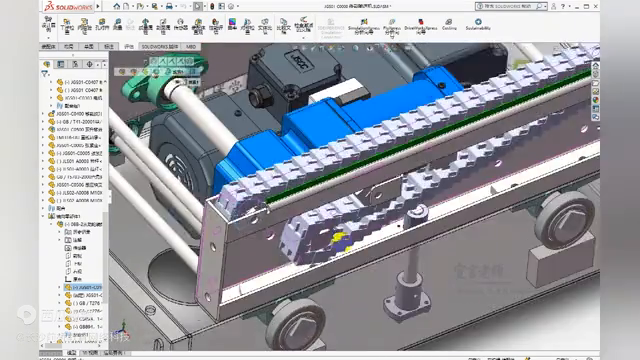

看一下移栽輸送機是怎么做的，移栽輸送機里面是包含了兩大部分。首先大家所看到會有一個產品從這邊進來之后要輸出去，從這個方向輸出去這里面會提供一個動力。這個動力現在看來是有一個鏈條，傳統之心，這邊有鏈條，這是平常大家所看的滾字鏈。

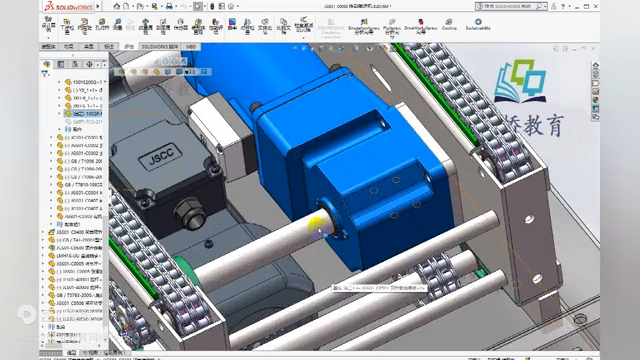

底部這里面滾字鏈底部有平常大家所看到的導軌，這是鏈條的專用導軌。過來之后在進行驅動的時候它是電機，這是減速機，一般這種是不需要定位進度非常高的，可以選擇普通的一步電機就可以。
通過這邊軸連接到這邊有一個主動輪，那邊也有一個主動力輪，這個是滾動軸承，這邊也是一樣滾動軸承。等下臨近周五，按照這邊處理，這里面沒有用內輪，是選擇的滾輪去代替，只要鏈條移動就可以了。
一般也有一些是把這邊用裂輪代替的，用裂輪代替的，粘緊裝置是看到這個是粘緊輪，粘緊輪也可以用裂輪代替，按照這邊的布局是等一下從這邊過來，這樣子，等一下主動力的在正反轉的時候就可以保證這邊要么往前進，要么后退，所以這是驅動。

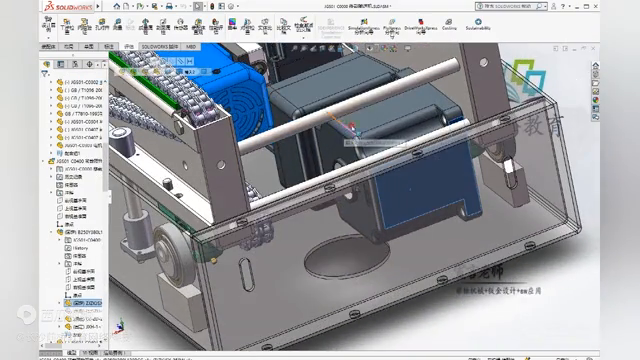

在驅動之前撂進來之后先要怎么樣頂升之后才能移動的？頂升是這樣子的，首先大家所看到這邊有導向裝置，這個是，屬于什么？它的導軸，就是大家所看到這邊頂升移動的時候會有導軸，這個是屬于直線軸承。

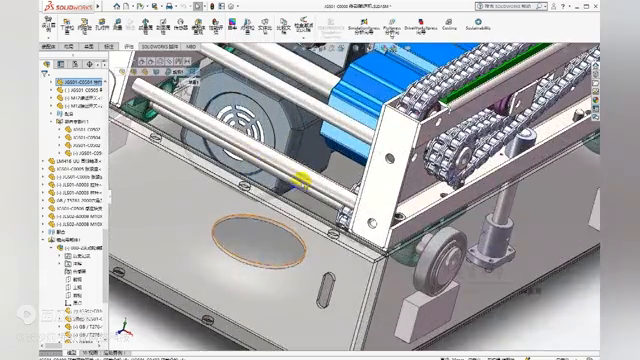

等一下，這個倒軸是直接連接到底板，就是整個要進行升降的機構，進行升降機構，那邊有個倒軸，一邊一個直行軸踩，相當于動力是靠哪個？靠的是大家所看到正中間，這邊這個軸，等一下旋轉的時候帶著這邊有個拼心輪，這是一個拼心輪，看到這個軸是這樣子連接的，這是軸承座，這邊是一個偏心輪，帶著輪子在旋轉的時候就可以保證這邊偏心輪在旋轉的時候相對于里面軸的中心到這個距離就會有一個高度差，高度有一個變化，所以這邊就可以進行一個升降。
這邊有一組，另外一邊也有一組，這邊也有一組，這邊有一組也是一個偏心輪。動力就是看到電機加減速機連接的傳動軸，傳動軸這邊旋轉的時候就可以進行一個上升下降就可以完成了，所以這就是升降部分。
有些做的簡單一點，不用定期驅動可能直接用氣缸帶著這邊進行一個上升下降移動的，也有，這個就看想用哪一種方式的，用氣缸可能電量簡單一點，但是用電機驅動就會顯得高大上一些。
這就是平常有看到一再機構也有一些可能是鏈條，這邊是用平帶代替的，它的衛衣也可以做到，這個結構就簡單的講到這里面。
